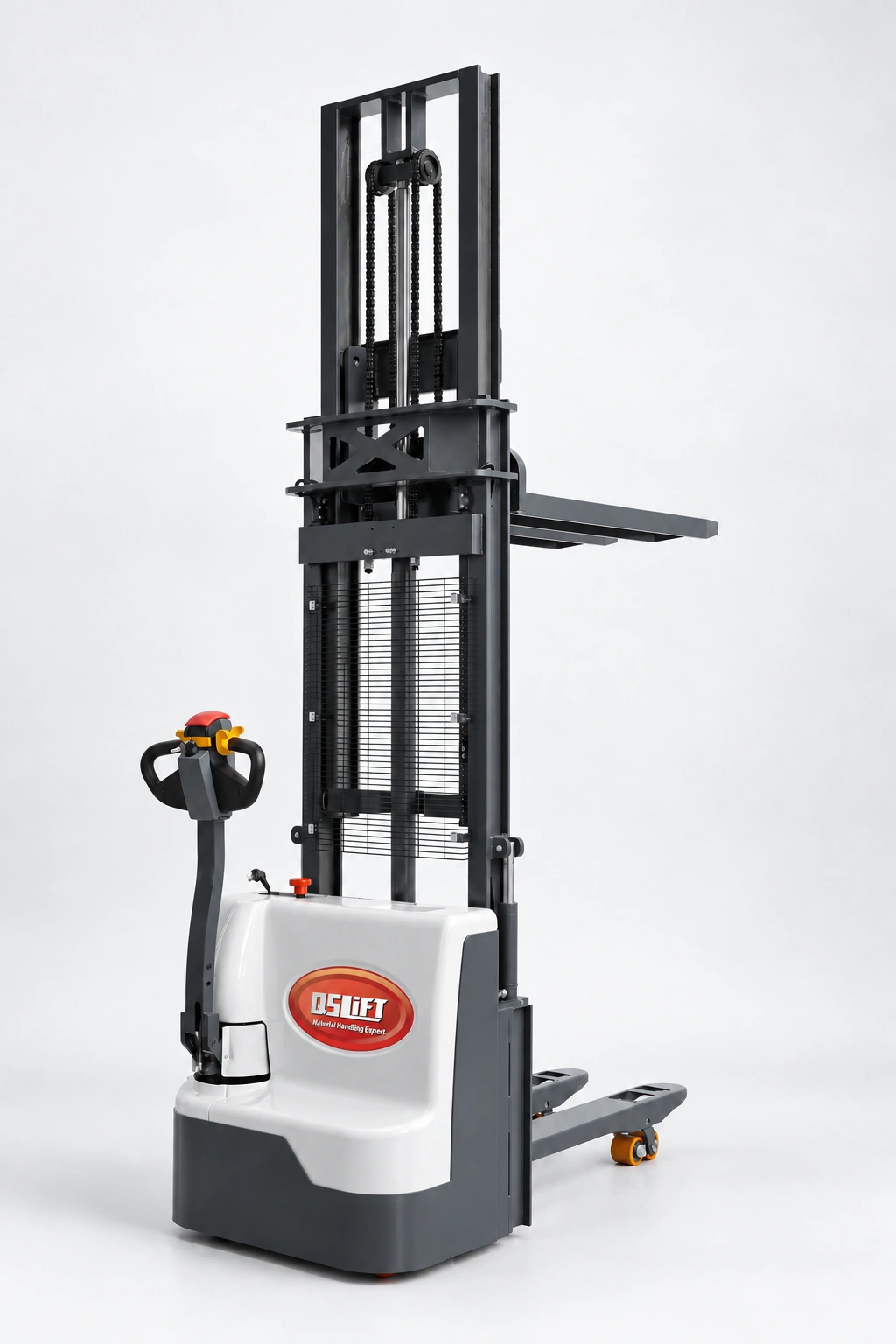

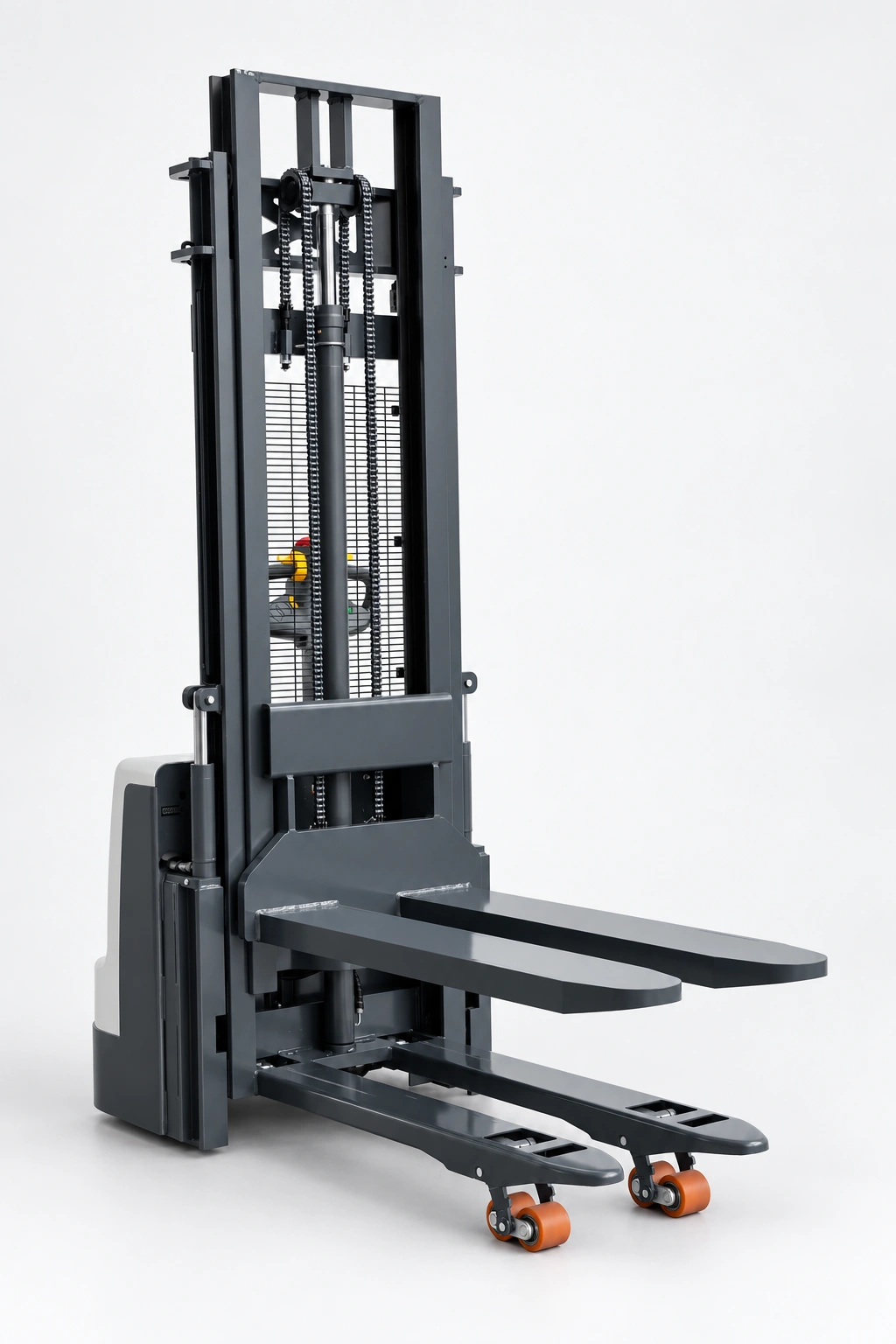

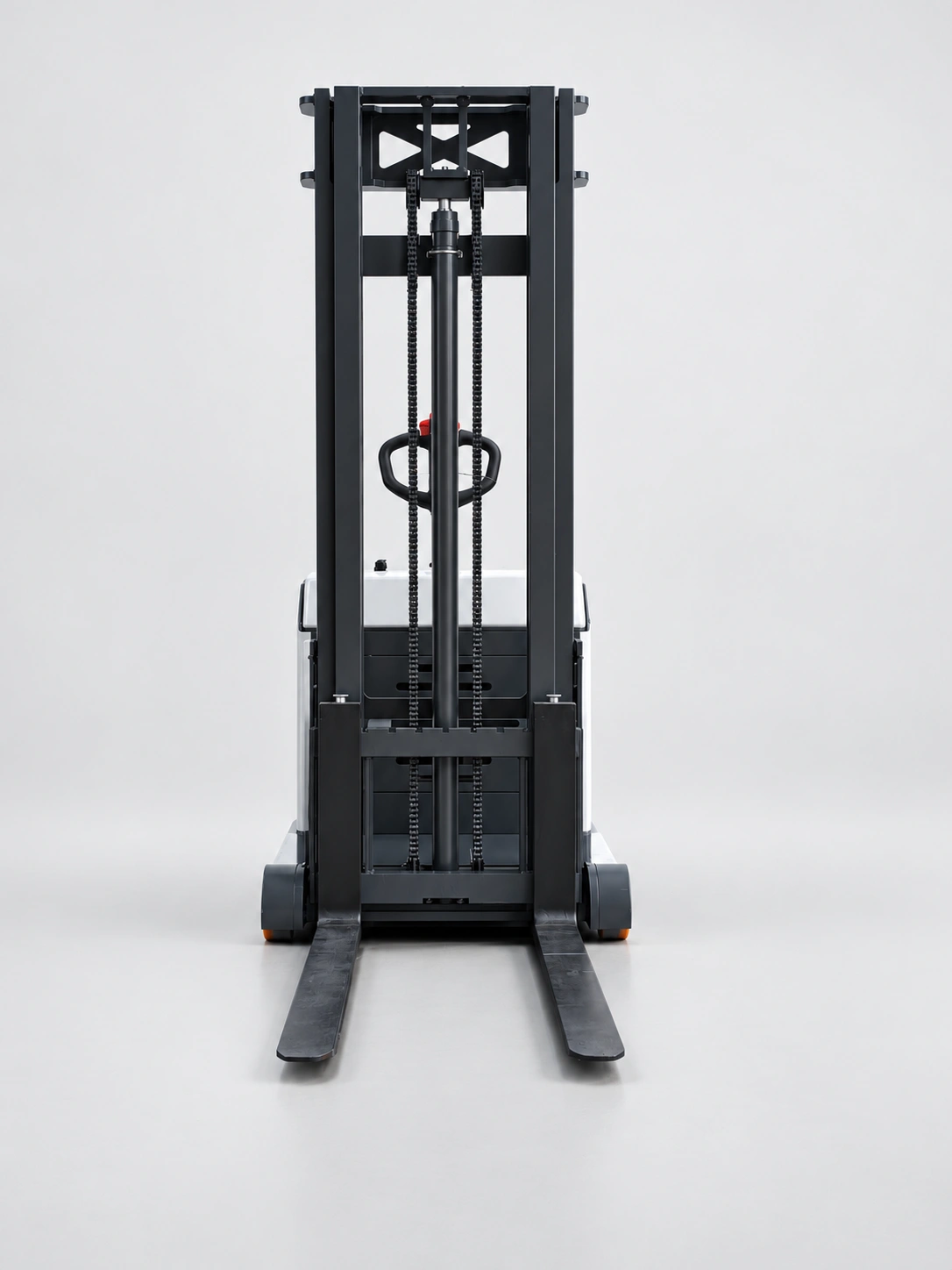

QES15D električni paletni staker s početnim dizanjem – 1500 kg
The QSLIFT QES15D electric pallet stacker combines powered travel, mast lifting and an initial-lift function in a compact pedestrian design. Rated at 1500 kg, it features reinforced steel forks, a guided mast assembly and creep speed mode for careful positioning. Mast, battery capacity and fork size options allow you to match the truck to your handling requirements.
| Nosivost | 1500kg |
|---|---|
| Visina podizanja | 2.000–3.500 mm |
| Vrsta baterije | Olovno-kiselinska baterija |
| Baterija | 24 V / 100 Ah (opcionalno), 24 V/80 Ah |
Maloprodajna cena:
QES15D Electric Pallet Stacker with Initial Lift – 1500 kg
×
Opis
Pogonjeni transport i slaganje
The QES15D supports pallet movements between receiving, storage and dispatch areas. Electric travel and lifting reduce manual handling effort, while its compact pedestrian layout helps operators manoeuvre around storage positions.

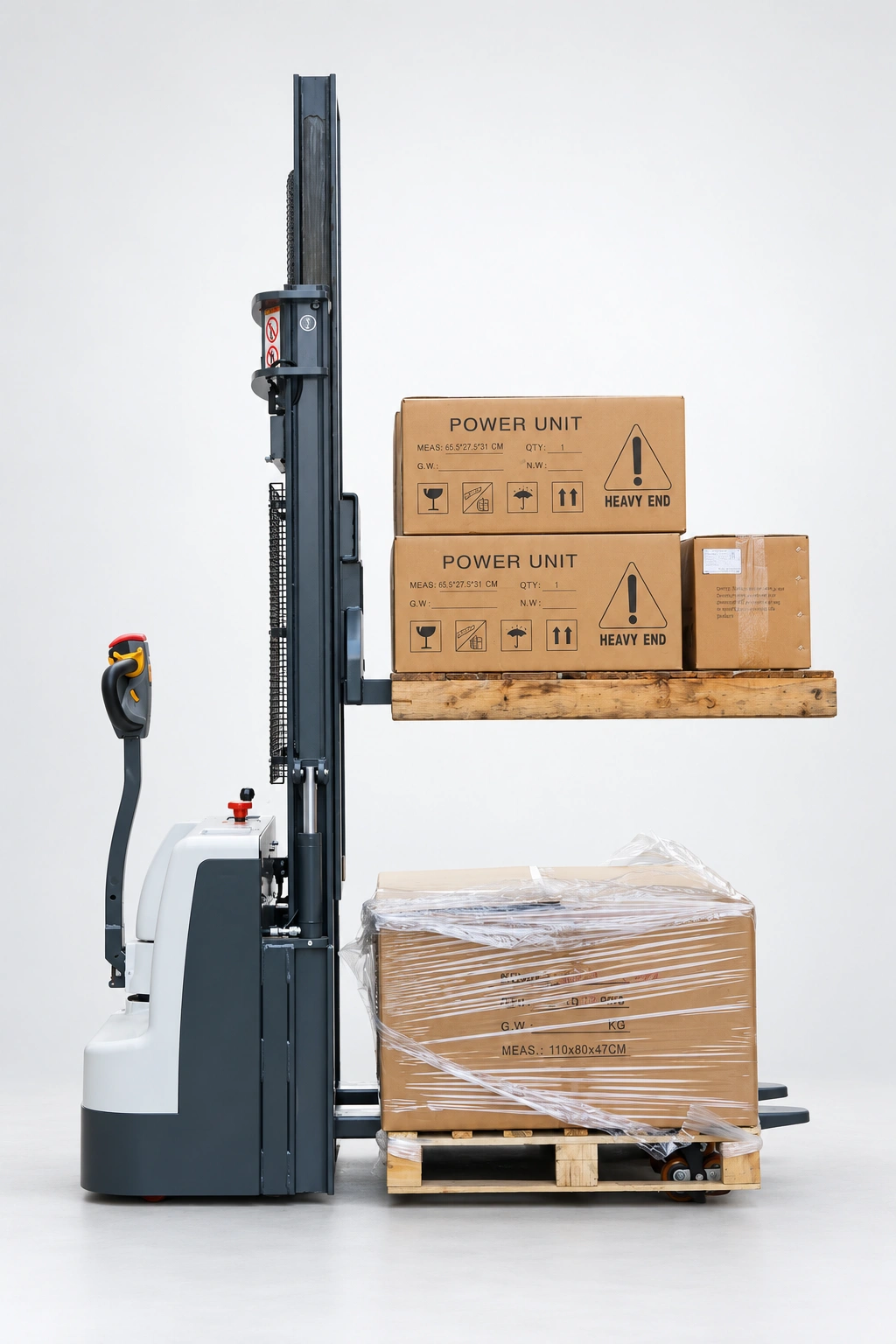

Mast lifting with an additional initial-lift function
The double-lift design combines mast lifting with an initial-lift function for the support arms. This provides an additional lifting movement at the base of the truck alongside the main forks. Confirm the permitted loads and operating conditions for each lifting function when selecting your configuration.

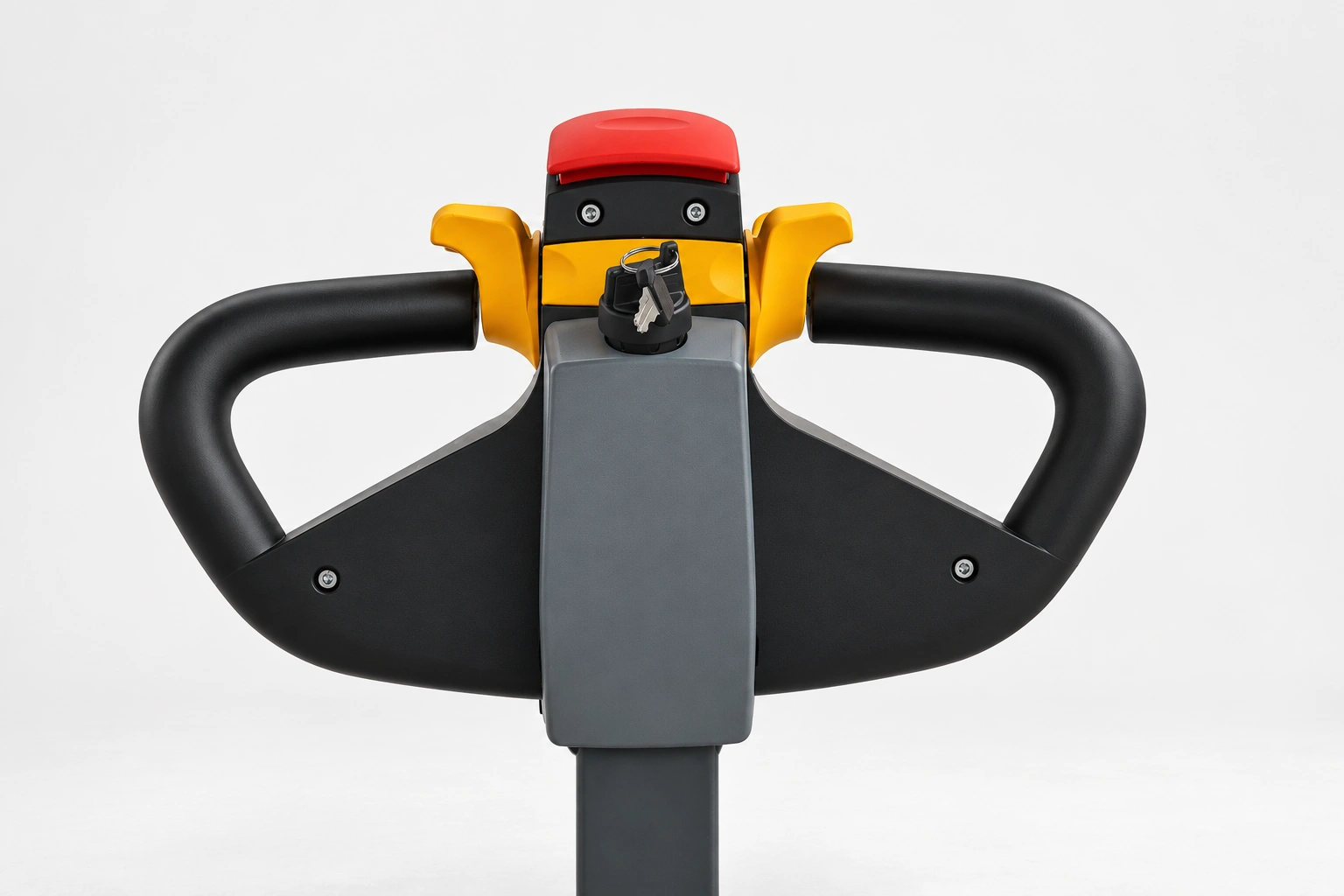

Convenient control at the tiller
Travel, lifting and lowering controls are grouped at the handle. Creep speed mode supports slow positioning when approaching a pallet or aligning the forks. The long tiller assists steering, while a battery indicator allows operators to monitor charge status.

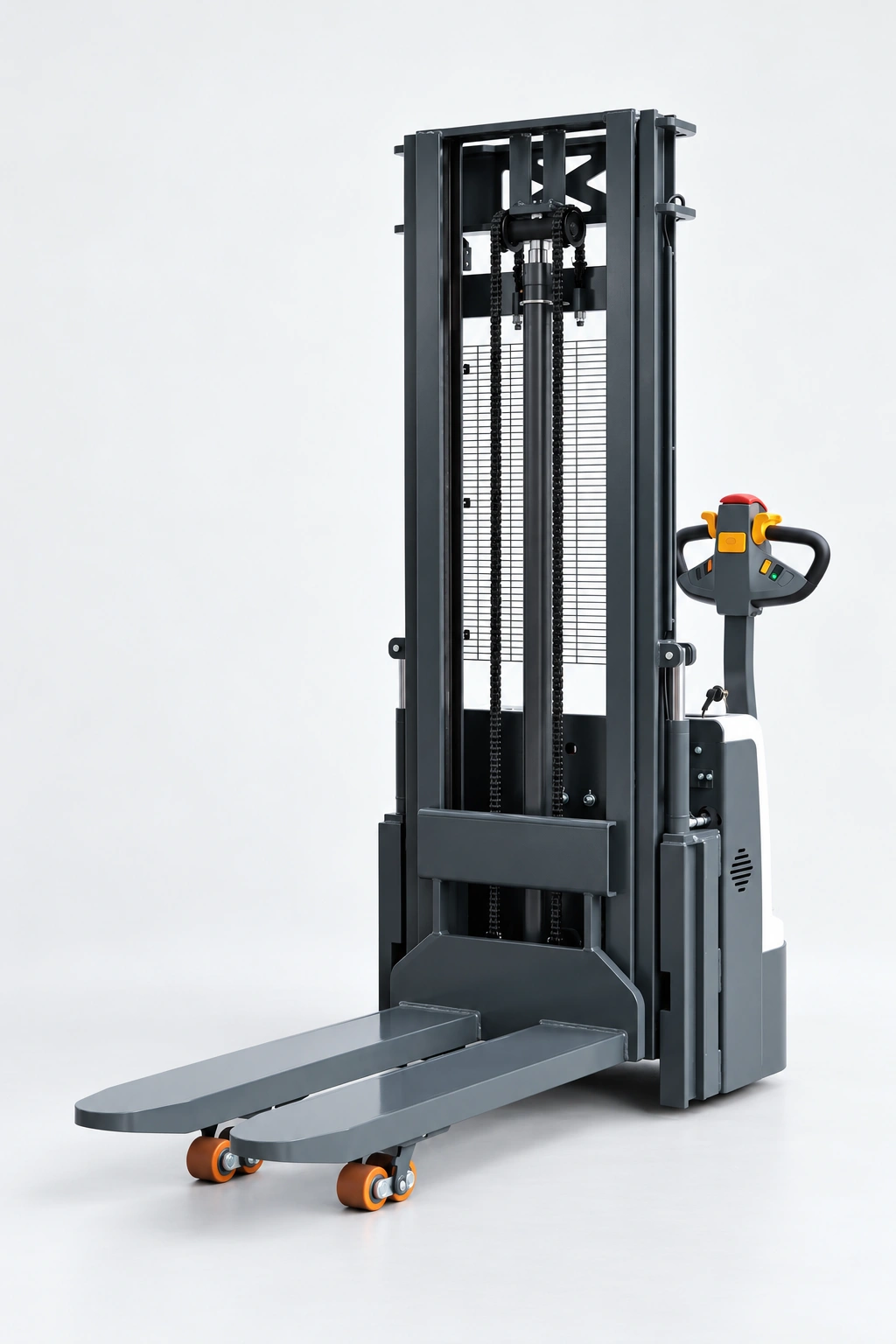

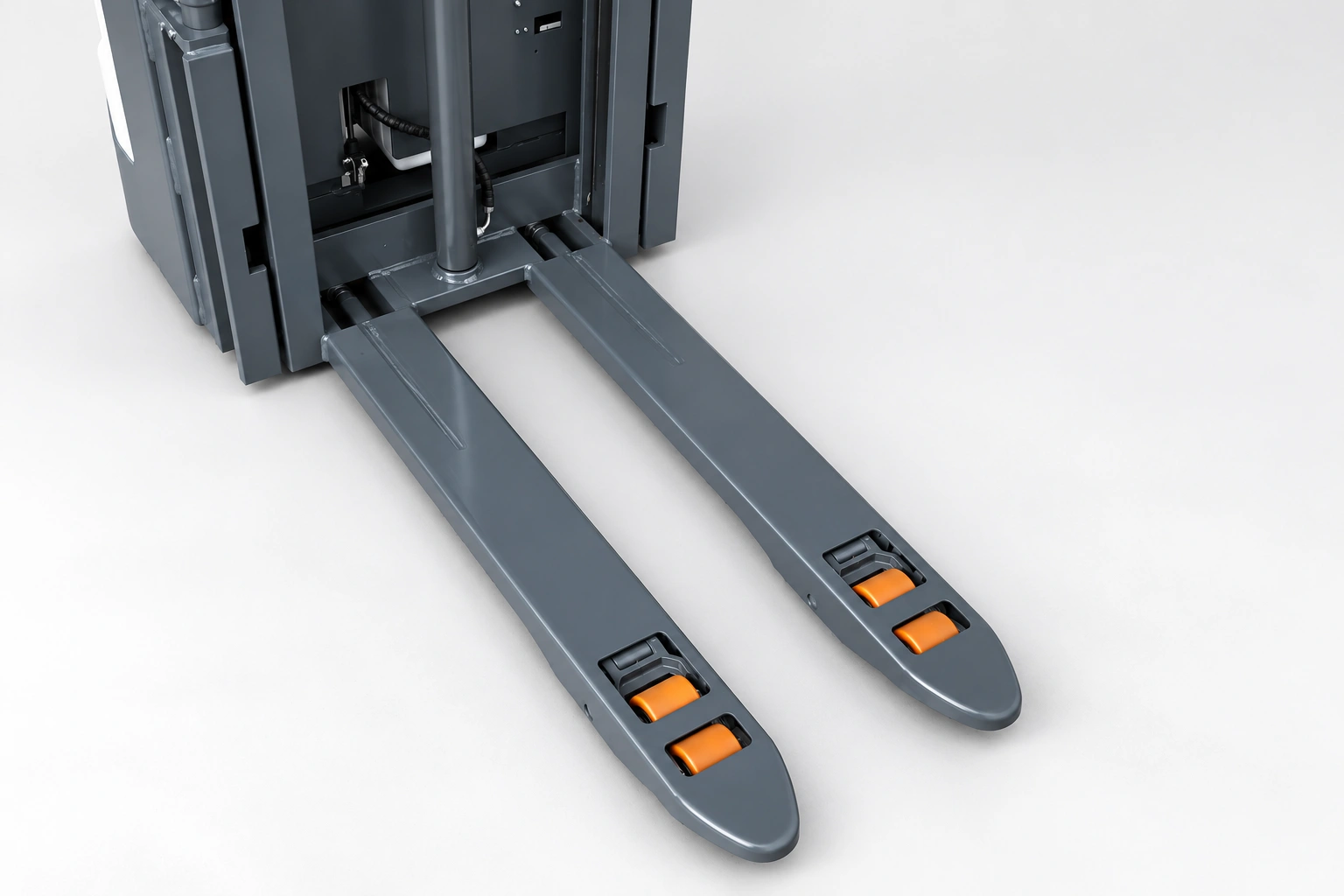

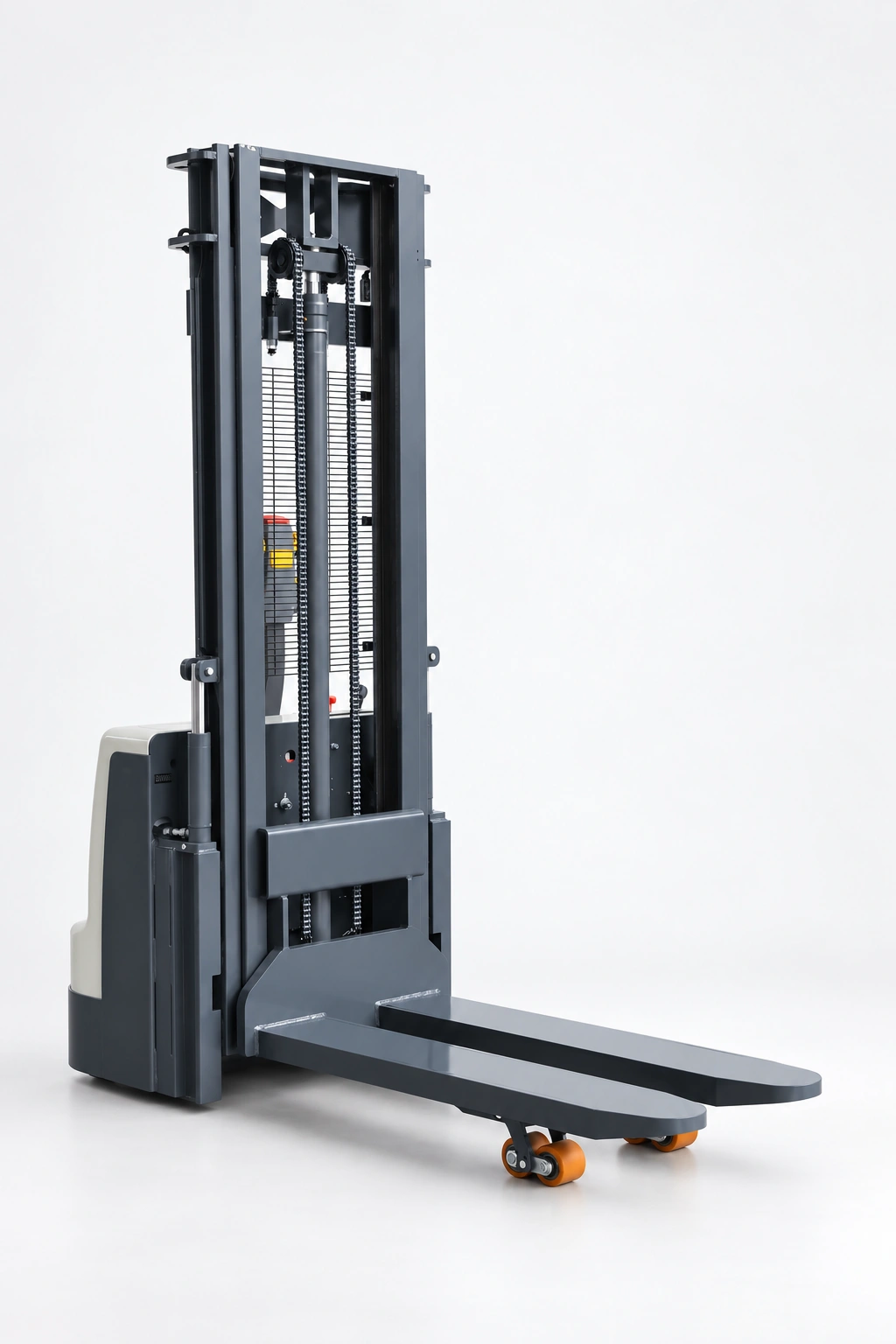

Ojačane vilice i upravljanje nosačem s vodenim vratilom

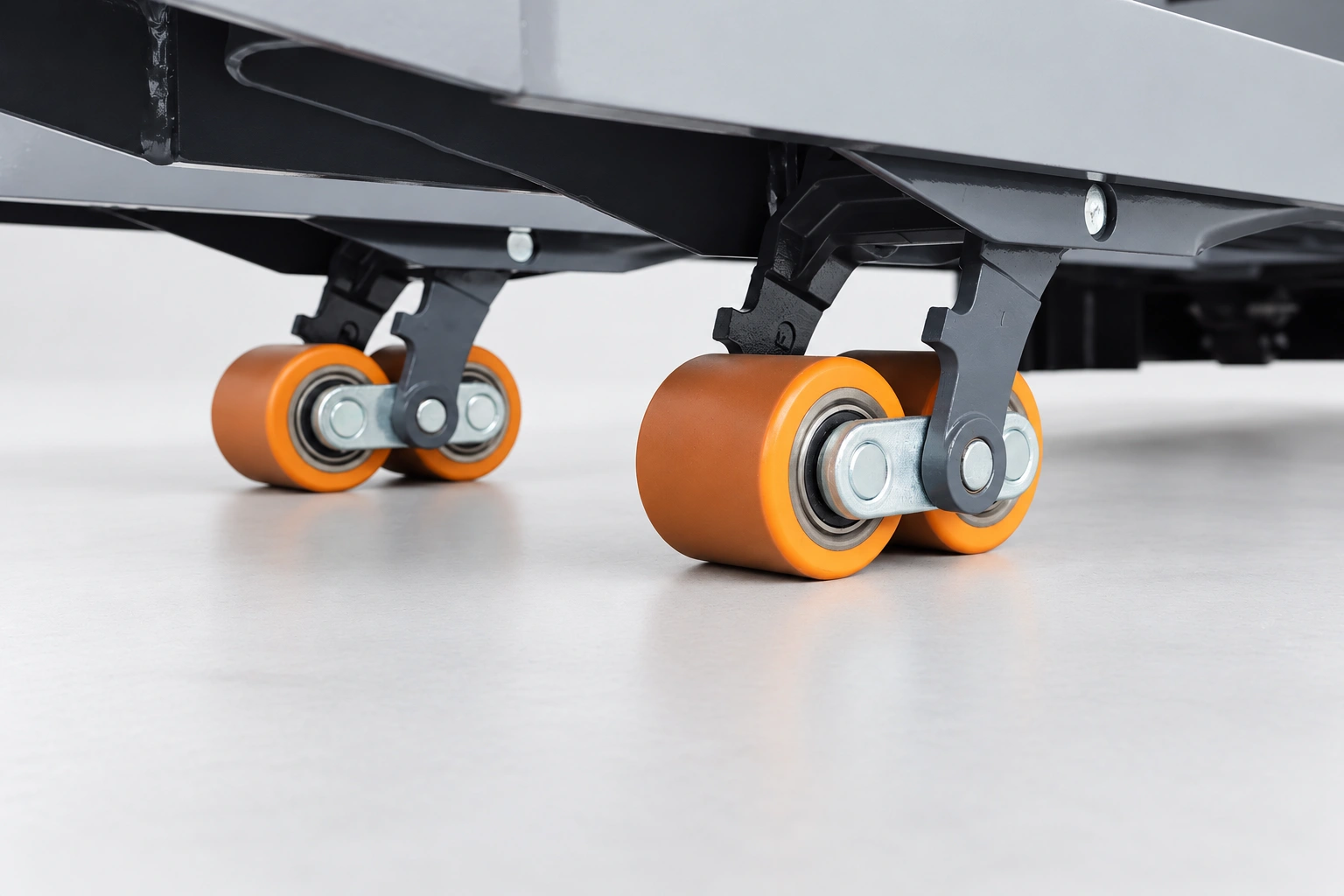

Reinforced steel plate forks provide rigidity for load handling. The mast assembly incorporates steel side roller guides to reduce friction and support smooth movement. Tandem polyurethane load wheels support the load during transport.

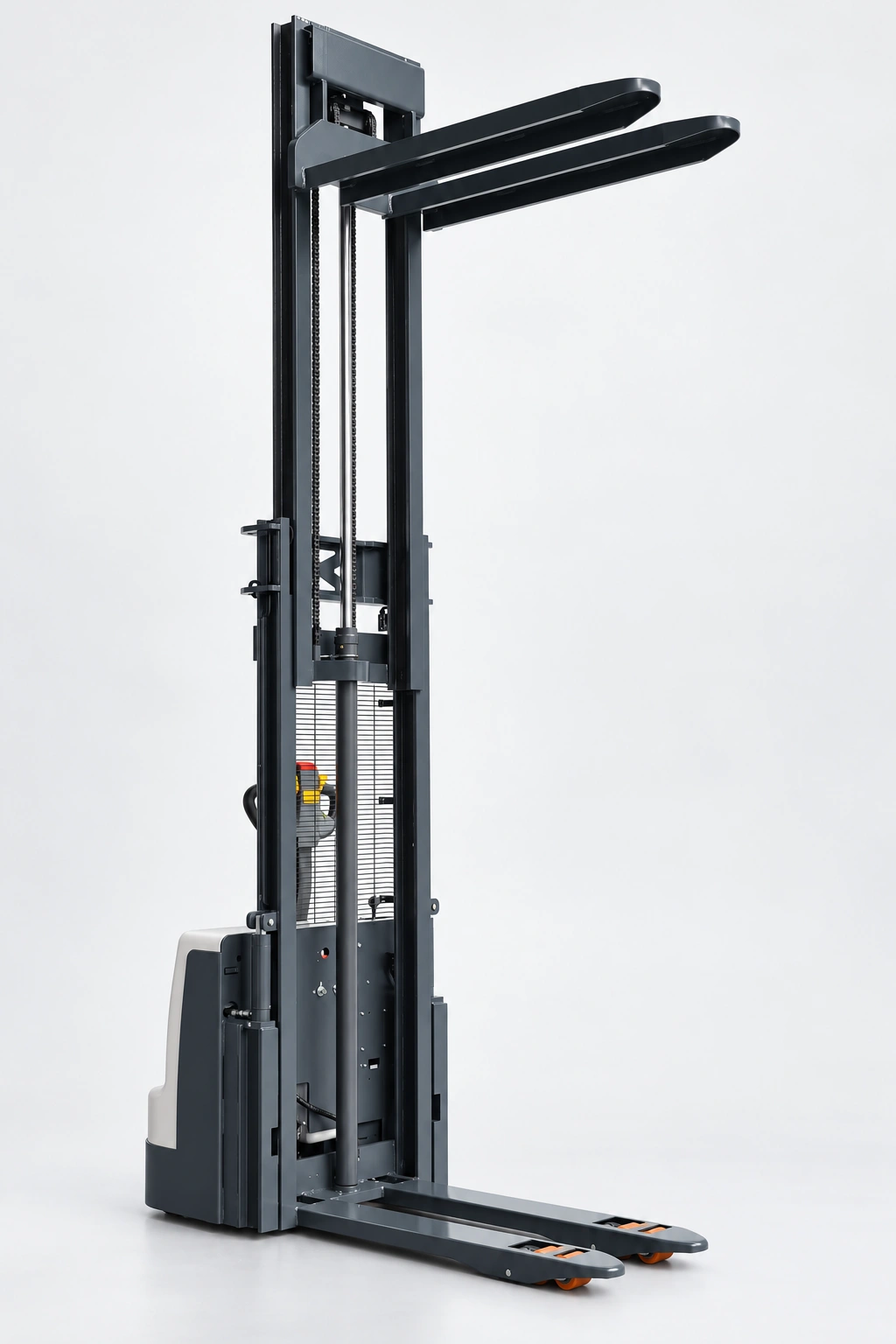

Odabir motora i baterije
Different mast heights allow the QES15D to be configured around your stacking requirements and available overhead clearance. Battery capacity options with matched chargers provide a choice for different workloads and charging arrangements.

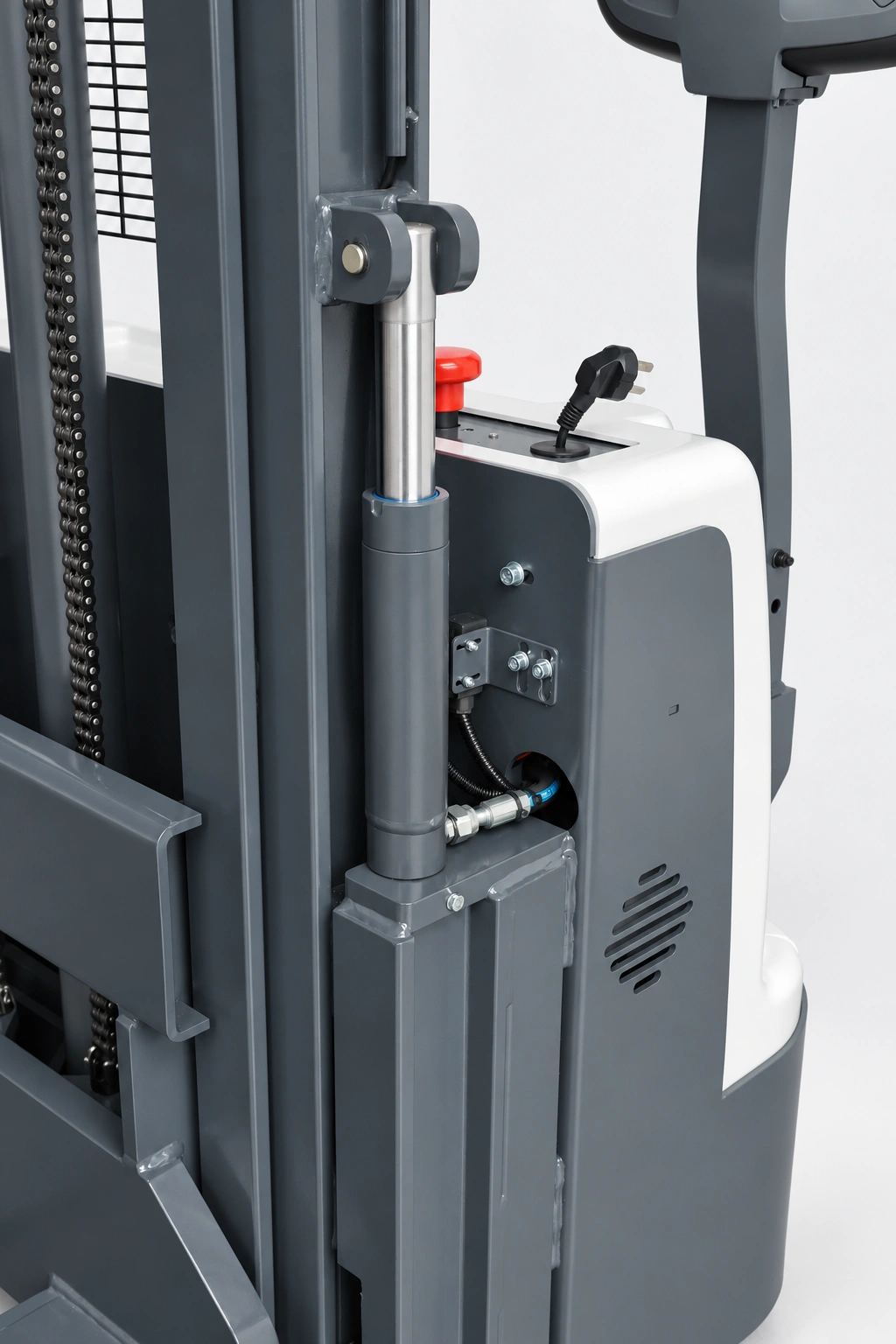

Hidraulički dizajn i podrška za dijagnostiku
The pipe-free hydraulic system removes external hydraulic pipe joints, reducing potential leakage points. The CAN-BUS system monitors vehicle status and provides automatic fault diagnostics. An emergency reverse function, horn, key activation and electromagnetic brake support controlled operation.
Specifikacije
| Ne. | Tehnički podatak | Jedinica / Simbol | QES15D |
| 1.3 | Izvor napajanja | Baterija | |
| 1.4 | Način upravljanja | Pešački | |
| 1.5 | Nosivost | Q (t) | 1.5 |
| 1.6 | Rastojanje centra opterećenja | C (mm) | 500 |
| 1.8 | Rastojanje od pogonske osovine do viljuški | X (mm) | 810 |
| 1.9 | Međuosovinsko rastojanje | Y (mm) | 1295 |
| 2.1 | Ukupna težina sa baterijom | kg | 647 |
| 2.2 | Osovinsko opterećenje sa teretom (prednja / zadnja) | kg | 828/1326 |
| 2.3 | Osovinsko opterećenje bez tereta (prednja / zadnja) | kg | 450/194 |
| 3.1 | Materijal točkova | PU | |
| 3.2 | Dimenzije prednjeg točka | Φ×w (mm) | Ø210 × 70 |
| 3.3 | Dimenzije zadnjeg točka | Φ×w (mm) | Ø80 × 70 |
| 3.4 | Dimenzije stabilizacionog točka | Φ×w (mm) | Ø150 × 50 |
| 3.5 | Broj prednjih / zadnjih točkova | 1x+1/4 | |
| 3.6 | Širina prednjeg traga točkova | b10 (mm) | 540 |
| 3.7 | Širina zadnjeg traga točkova | b11 (mm) | 360 |
| 4.2 | Visina spuštenog jarbola | h1 (mm) | 2015 |
| 4.3 | Visina slobodnog podizanja | h2 (mm) | / |
| 4.4 | Nominalna visina podizanja | h3 (mm) | 2910 |
| 4.5 | Visina potpuno podignutog jarbola | h4 (mm) | 3490 |
| 4.6 | Initial lift | h5 (mm) | 105 |
| 4.9 | Min. / Maks. visina ručke za upravljanje | h14 (mm) | 690/1300 |
| 4.15 | Minimalna visina spuštenih viljuški | h13 (mm) | 90/80 |
| 4.19 | Ukupna dužina viljuškara | l1 (mm) | 1790 |
| 4.20 | Dužina do prednje strane viljuški | l2 (mm) | 640 |
| 4.21 | Ukupna širina paletara | b1 (mm) | 800 |
| 4.22 | Dimenzije viljuški: debljina × širina × dužina | mm | 60 × 200 × 1150 Dugina 1220 mm opcionalno |
| 4.25 | Spoljašnji razmak između viljuški | b5 (mm) | 560/685 |
| 4.32 | Razmak od tla u sredini međuosovinskog rastojanja | m2 (mm) | 30 |
| 4.33 | Min. širina prolaza za poprečno postavljene palete 1000 × 1200 mm | Ast (mm) | 2230 |
| 4.34 | Min. širina prolaza za uzdužno postavljene palete 800 × 1200 mm | Ast (mm) | 2305 |
| 4.35 | Minimalni radijus okretanja | Wa (mm) | 1600 |
| 5.1 | Brzina kretanja (sa teretom / bez tereta) | km/h | 4/4.5 |
| 5.2 | Brzina podizanja (sa teretom / bez tereta) | m/s | 0.09/0.1 |
| 5.3 | Brzina spuštanja (sa teretom / bez tereta) | m/s | 0.1/0.09 |
| 5.8 | Maksimalni savladivi nagib (sa teretom / bez tereta) | % | 3/7 |
| 5.10 | Tip radne kočnice | Elektromagnetna | |
| 6.1 | Nominalna snaga pogonskog motora prema S2 režimu rada (60 minuta) | кW | 0.75 |
| 6.2 | Nominalna snaga podiznog motora prema S3 režimu rada (10%) | кW | 2.2 |
| 6.3 | Standard baterije DIN 43531/35/36 Klasa A/B/C | / | |
| 6.4 | Nominalni napon i kapacitet baterije | V/Ah | Standardna baterija od 24 V / 80 Ah 24 V / 100 Ah kao opcija |
| 6.5 | Minimalna masa baterije (±5%) | kg | 2 × 25 |
| 6.6 | Potrošnja energije po VDI ciklusu | kWh/h | / |
| 8.1 | Sistem upravljanja pogonom | DC kontrola brzine | |
| 8.4 | Nivo buke na poziciji operatera prema standardu EN 12053 | dB (A) | 69 |
Dodatne informacije
| Nosivost | 1500kg |
|---|---|
| Visina podizanja | 2.000–3.500 mm |
| Vrsta baterije | Olovno-kiselinska baterija |
| Baterija | 24 V / 100 Ah (opcionalno), 24 V/80 Ah |
